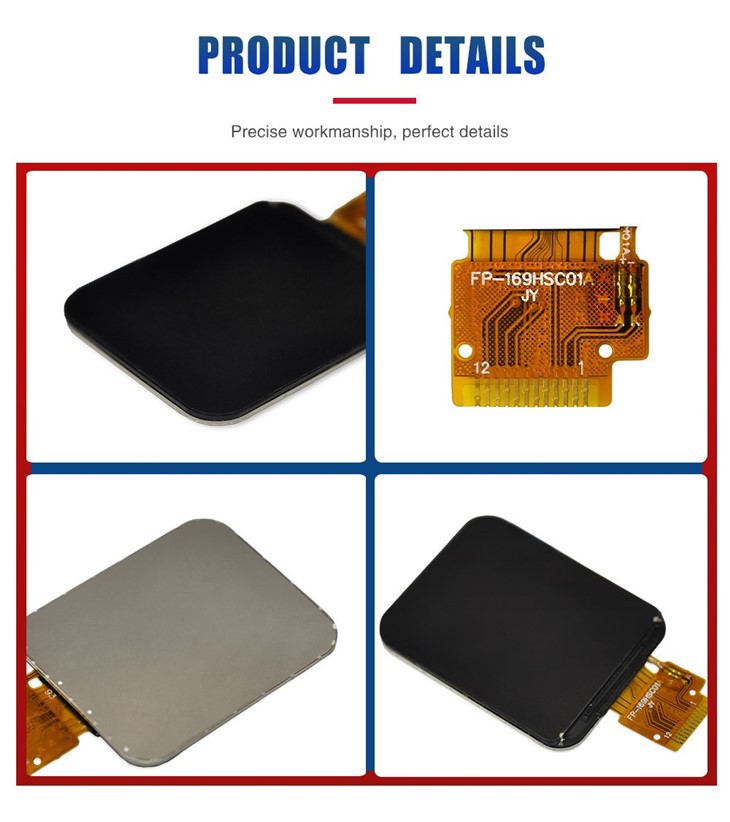

1.69 انچ گول اسکوائر TFT LCD ڈسپلے

ENH-TV0169A001تفصیل

یہ 1.69-انچ کا گول مربع TFT LCD ڈسپلے ان ڈویلپرز اور انجینئرز کے لیے بنایا گیا ہے جو ایک کمپیکٹ اسکرین کا مطالبہ کرتے ہیں جو مخصوص شیٹ اور حقیقی دنیا کے آلے کے انضمام دونوں میں قابل بھروسہ، مستقل کارکردگی- فراہم کرتی ہے۔
بنیادی ڈسپلے کی تفصیلات
ڈسپلے کی قسم: 1.69" IPS TFT، ٹرانسمیسیو، عام طور پر سیاہ
دیکھنے کی سمت: مکمل 360 ڈگری دیکھنے، کسی بھی زاویہ پر صفر رنگ کی تبدیلی
ڈرائیور IC: ST7789V2 – صنعت کا سب سے مستحکم، لائبریری-Arduino، ESP32، STM32، اور Raspberry Pi پلیٹ فارمز کے لیے ہم آہنگ ڈرائیور
آپریٹنگ درجہ حرارت: -20 ڈگری سے +70 ڈگری
ذخیرہ کرنے کا درجہ حرارت: -30 ڈگری سے +80 ڈگری تک
بیک لائٹ: 3 مربوط سفید ایل ای ڈی
روشنی: 480 cd/m² (عام) - براہ راست اندرونی روشنی اور بیرونی سایہ دار حالات میں مکمل طور پر پڑھنے کے قابل
یہ چشمی آپ کے ڈیزائن کو کیوں بلند کرتی ہے۔
عام طور پر سیاہ IPS پینل پاور آف ہونے پر حقیقی گہرا سیاہ رنگ فراہم کرتا ہے، یہ طبی پہننے کے قابل اور صارفین کے آلات کے لیے ایک اہم خصوصیت ہے جہاں ایک بیہوش گرے- حالت پریمیم جمالیات سے سمجھوتہ کر سکتی ہے۔ اس کا گول مربع شکل کا عنصر (240×280 ریزولیوشن) زیادہ قابل استعمال UI رئیل اسٹیٹ پیش کرتا ہے جب کہ بغیر سرکلر ڈسپلے کے مقابلے میں زیادہ قابل استعمال UI ریئل اسٹیٹ پیش کرتا ہے۔ یا معیاری مستطیل کے سخت کناروں کے بغیر کمپیکٹ ڈیش بورڈز۔ ST7789V2 ڈرائیور صرف ایک جزو سے زیادہ ہے-یہ ہزاروں پہلے سے تیار کردہ کوڈ مثالوں، اوپن سورس لائبریریوں اور کمیونٹی سپورٹ تک رسائی کو غیر مقفل کرتا ہے، اپنی مرضی کے مطابق SPI ڈرائیور کو لکھنے کی ضرورت کو ختم کرتا ہے۔
مثالی استعمال کے معاملات
اسمارٹ واچز، فٹنس بینڈ، پورٹیبل گلوکوز میٹر، ہینڈ ہیلڈ مریض مانیٹر، ای-اسکوٹر ڈیش بورڈز، اسمارٹ ہوم کنٹرولرز، اور صنعتی ہینڈ ہیلڈ ٹرمینلز۔
مسابقتی ڈسپلے پر کلیدی فوائد
آسان انٹیگریشن: 4 وائر ایس پی آئی انٹرفیس کے لیے صرف 6 GPIO پنوں کی ضرورت ہوتی ہے (بشمول بیک لائٹ کنٹرول)، سینسرز، بٹنز، یا وائرلیس ماڈیولز کے لیے قیمتی I/O کو خالی کرنا۔
غیر سمجھوتہ شدہ دیکھنے کے زاویے: IPS ٹیکنالوجی تمام سمتوں میں 80 ڈگری مرئیت فراہم کرتی ہے، اس بات کو یقینی بناتی ہے کہ کسی بھی زاویے سے اسکرین کو دیکھنے والے صارفین کے لیے واضح، درست رنگوں-گھڑیوں اور گاڑیوں کے ڈیش بورڈز کے لیے موزوں ہے۔
صنعت-لیڈنگ برائٹنس: 480 cd/m² پر، یہ پینل زیادہ تر 1.69-انچ متبادل (عام طور پر 300–350 nits) کو پیچھے چھوڑتا ہے، روشن، سورج کی روشنی والے ماحول میں پڑھنے کی اہلیت کو برقرار رکھتا ہے۔
الٹرا-کومپیکٹ فارم فیکٹر: ماڈیول کی موٹائی صرف 2.76mm اور 8g وزن کے ساتھ، یہ ڈیزائن سمجھوتہ کیے بغیر پہننے کے قابل انکلوژرز میں فٹ ہوجاتا ہے۔
مضبوط درجہ حرارت کی کارکردگی: -20 ڈگری سے +70 ڈگری آپریٹنگ رینج ٹھنڈے آؤٹ ڈور ای سکوٹرز اور گرم صنعتی کنٹرول رومز میں قابل اعتماد کام کو یقینی بناتی ہے۔
ثابت شدہ حقیقی-عالمی تعیناتیاں
یہ 1.69 انچ گول مربع TFT LCD ڈسپلے پہلے سے ہی پانچ اہم صنعتوں کے صارفین کے لیے بڑے پیمانے پر پیداوار میں ہے، جس میں ثابت کارکردگی ہے:
پہننے کے قابل طبی آلات: بلڈ آکسیجن میٹر، پورٹیبل ای سی جی مانیٹر، اور انسولین پمپ کنٹرولرز، جہاں زیادہ چمک اور مکمل دیکھنے کے زاویے یقینی بناتے ہیں کہ مریض کا اہم ڈیٹا کلائی کی کسی بھی پوزیشن سے نظر آتا ہے۔
اسمارٹ واچز اور فٹنس ٹریکرز: گول اسکوائر ڈیزائن سرکلر اسکرینوں پر ایک جدید، ایرگونومک اپ گریڈ پیش کرتا ہے، جس سے نوٹیفیکیشنز اور فٹنس میٹرکس کے لیے مزید جگہ فراہم کی جاتی ہے جبکہ ایک چیکنا جمالیات کو برقرار رکھا جاتا ہے۔
IoT کنٹرول پینلز: SPI انٹرفیس کے ساتھ سمارٹ لاک، تھرموسٹیٹ، اور ایئر کوالٹی مانیٹر، ESP32 اور Raspberry Pi کے ساتھ سیدھے سادے انضمام کو قابل بناتا ہے۔
ای-سکوٹر اور ای-بائیک ڈیش بورڈز: گول کونے ڈیوائس ہاؤسنگ پر دباؤ کے پوائنٹس کو کم کرتے ہیں، جبکہ 480 نٹس کی چمک براہ راست سورج کی روشنی میں ڈسپلے کو پڑھنے کے قابل رکھتی ہے۔
ہینڈ ہیلڈ انڈسٹریل میٹرز: کومپیکٹ سائز، وسیع درجہ حرارت کی رواداری، اور مستحکم ST7789V2 ڈرائیور اسے فیلڈ سروس ٹولز کے لیے قابل اعتماد انتخاب بناتے ہیں۔
جسمانی اور آپٹیکل کارکردگی
ایکٹو ایریا: 27.97mm × 32.63mm – شبیہیں اور متن کے ساتھ صاف، بدیہی UI لے آؤٹ کے لیے کافی جگہ۔
ماڈیول کے طول و عرض: 31.0mm × 18.0mm × 2.76mm - سخت ترین دیواروں کے لیے کافی کمپیکٹ۔
کنیکٹر: 8-پن، 2.54mm پچ سنگل-رو ہیڈر – ہاتھ سے سولڈرنگ اور بریڈ بورڈ پروٹو ٹائپنگ کے لیے آسان، بغیر کسی نازک ZIF کنیکٹر کی ضرورت ہے۔
آپٹیکل کوالٹی: آئی پی ایس پینل دیکھنے کے تمام زاویوں پر یکساں، درست رنگ فراہم کرتا ہے، اور عام طور پر سیاہ موڈ حقیقی سیاہ پس منظر کو قابل بناتا ہے{0}}ڈارک موڈ UIs کے معیاری پہننے کے قابل اور طبی آلات میں۔
بیک لائٹ یکسانیت: تمام 3 سفید ایل ای ڈیز کو بغیر کسی ہاٹ سپاٹ یا گہرے کناروں کے پورے ایکٹو ایریا میں روشنی کو یقینی بنانے کے لیے باندھ دیا گیا ہے۔
ڈرائیور سپورٹ: ST7789V2 پہلے سے-تحریری ابتدائی ترتیب کے ساتھ آتا ہے، اور ہم Arduino، ESP-IDF، اور Raspberry Pi (SPI) کے لیے مکمل وائرنگ ڈایاگرام اور نمونہ کوڈ فراہم کرتے ہیں۔
فیکٹری-معیار کی قابل اعتمادی جس پر آپ بھروسہ کر سکتے ہیں۔
ہم اس ماڈیول کو اپنی ISO9001:2015 تصدیق شدہ سہولت میں تیار کرتے ہیں، ہر بیچ شپمنٹ سے پہلے سخت جانچ سے گزرتا ہے:
72-گھنٹہ اعلی درجہ حرارت کی عمر (50 ڈگری)
تھرمل شاک ٹیسٹنگ (-30 ڈگری ↔ 80 ڈگری، 10 سائیکل)
ESD ٹیسٹنگ (رابطہ ±4kV، ہوا ±8kV)
EU/NA کسٹم کلیئرنس کے لیے مکمل دستاویزات کے ساتھ مکمل RoHS اور REACH تعمیل
ہم اس ماڈل کے لیے 3-5 سال کی مسلسل پیداوار کی ضمانت بھی دیتے ہیں، بغیر کسی اچانک ختم ہونے کے-زندگی کی اطلاع کے-، اور آپ کے آرڈر کے حجم کے مطابق 500,000 یونٹس کی ماہانہ پیداواری صلاحیت۔
آپ کے پروجیکٹ کے مطابق حسب ضرورت کے اختیارات
اصل کارخانہ دار کے طور پر، ہم ایسی لچکدار ترمیمات پیش کرتے ہیں جن سے تقسیم کار مماثل نہیں ہو سکتے:
FPC شکل اور کنیکٹر کی قسم: حسب ضرورت پن آؤٹس، ZIF کنیکٹر انٹیگریشن، یا آپ کے ڈیوائس ہاؤسنگ سے ملنے کے لیے لچکدار PCB دوبارہ ڈیزائن، انجینئرنگ کے نمونے 15-20 دنوں میں دستیاب ہیں۔
کور گلاس اور کوٹنگز: سلک-اسکرین لوگو، اینٹی-گلیئر (AG)، اینٹی-فنگر پرنٹ (AF)، یا اینٹی-شیٹر فلم ٹریٹمنٹ۔
ٹچ پینل انٹیگریشن: Capacitive touch (CST816T یا FT سیریز) یا مزاحمتی ٹچ، مکمل طور پر ماڈیول میں ضم کیا گیا ہے۔
بیک لائٹ حسب ضرورت: چمک 800-1000 نٹس (اپنی مرضی کے مطابق) یا ایڈجسٹ شدہ ایل ای ڈی رنگ درجہ حرارت میں اپ گریڈ ہوتی ہے۔
انٹرفیس میں ترمیم: 4 وائر SPI سے MCU 8080 متوازی یا RGB انٹرفیس میں تبدیلی (کم از کم آرڈر کی مقدار لاگو ہوتی ہے)۔

240*280 ایچ ڈی ریزولوشن
یہ 1.69 انچ ٹچ اسکرین مانیٹر ہے۔240*280ہائی-ڈیفینیشن ریزولوشن،

نسبتاً ٹھیک ڈسپلے اثر اور روشن رنگوں کے ساتھ، چھوٹے متن کو واضح طور پر دیکھا جا سکتا ہے۔





آئی پی ایسدیکھنے کا زاویہ

اس آئی پی ایس ٹچ اسکرین مانیٹر میں مکمل آئی پی ایس ہے۔ دیکھنے کا زاویہ جو فراہم کرتا ہے۔

ایک زبردست ڈسپلے یہاں تک کہ جب آپ اس اسکرین کو .even کی طرف سے دیکھتے ہیں۔

وضاحتیں

افزودہ کریں، LCD کا استعمال آسان بنائیں:
