COG ماڈیول
2012 میں قائم کیا گیا، Shenzhen Enrich Electronics Co.,Ltd R&D، ڈیزائن، پروڈکشن، سیلز اور سروس کو مربوط کرنے والے ذہین ٹرمینل LCD ڈسپلے کا مینوفیکچرر اور حل فراہم کرنے والا ہے۔ ہم مونوکروم LCD ڈسپلے تیار کرنے کے لیے پرعزم ہیں، اس میں سیگمنٹ LCD، گرافک LCD، اور کلر TFT LCD، OLED ڈسپلے شامل ہیں۔
ہمیں کیوں منتخب کریں۔
حسب ضرورت سروس
ہم انتہائی ذاتی نوعیت کی حسب ضرورت خدمات پیش کرتے ہیں، اپنے کلائنٹس کی مخصوص ضروریات کو پورا کرنے کے لیے ہر پروڈکٹ کو احتیاط سے ڈیزائن اور ٹیلرنگ کرتے ہیں، اس بات کو یقینی بناتے ہوئے کہ ہر آئٹم اپنی منفرد ضروریات کو پورا کرتا ہے۔
کوالٹی کنٹرول
ہم نے کوالٹی کنٹرول کا ایک سخت نظام نافذ کیا ہے، جہاں تمام مصنوعات کو شپمنٹ سے پہلے سخت جانچ اور عمر رسیدہ ٹیسٹوں کے متعدد راؤنڈز سے گزرنا پڑتا ہے تاکہ یہ یقینی بنایا جا سکے کہ وہ مستحکم، قابل اعتماد اور صنعت کے معیارات پر پورا اترتے ہیں۔
جدید آلات
ہماری کمپنی جدید ترین پیداواری سہولیات اور کافی پیداواری جگہ سے لیس ہے، جس میں 9 COG بانڈنگ لائنز، 8 LCD ماڈیول اسمبلی لائنز، 10 بیک لائٹ اسمبلی لائنز، 6 COB بانڈنگ لائنز، 10 خودکار TFT ماڈیول پروڈکشن لائنز، 8 خودکار پولرائزر پروڈکشن لائنز، اور 1 ایس ایم ٹی پروڈکشن لائن، موثر اور اعلیٰ معیار کی مینوفیکچرنگ کو یقینی بناتی ہے عمل
پیشہ ور ٹیم
ہمارے پاس وسیع کراس ڈومین کی مہارت اور تکنیکی صلاحیتوں کے ساتھ ایک تجربہ کار انجینئرنگ ٹیم ہے، جو مختلف صنعتوں کے گاہکوں کے لیے پیشہ ورانہ تکنیکی مشاورت اور جامع حل فراہم کرنے کی صلاحیت رکھتی ہے۔
اپنی مرضی کے مطابق COG ماڈیول
ہماری تجربہ کار ٹیم آپ کے ہاتھ میں مختلف ٹیکنالوجیز کی مربوط اسمبلی کے ساتھ صحیح حل تیار کر سکتی ہے۔
ڈسپلے ٹیکنالوجیز
● ڈسپلے کی قسم: TN, HTN, STN, FSTN اور VA
● ٹرانسمیسیو، ٹرانسفلیکٹیو اور عکاس پولرائزرز
● مثبت اور منفی موڈ
● ITO شیشے کی موٹائی: {{0}}.4mm، 0.55mm، 0.7mm اور 1.1mm
● جامد ڈرائیونگ موڈ اور ڈائنامک ڈرائیونگ موڈ
● شکلیں: گول، مستطیل، آکٹینگل اور تھرو ہولز
● دیکھنے کا زاویہ: 12 بجے، 3 بجے، 6 بجے، 9 بجے، اور مکمل دیکھنے کا زاویہ
● پس منظر کا رنگ حسب ضرورت: گرے، نیلا، پیلا سبز، سیاہ وغیرہ
اسمبلی کی خدمات
● سلکس اسکرین: سیاہ ماسک، سرخ، سبز، نیلا، کثیر رنگ پرنٹنگ
● ٹچ حل: یک طرفہ ITO فلم ٹچ ٹیکنالوجی اور دو طرفہ ITO فلم ٹچ ٹیکنالوجی
● اندرون خانہ بیک لائٹ اسمبلی
● مرضی کے مطابق PCBA اور دھاتی فریم
● اوورلے ریزسٹیو یا کیپسیٹیو ٹچ اسکرین کے ساتھ انٹیگریشن
● سطح کا علاج: مضبوط شیشہ، الیکٹروسٹیٹک روک تھام، یووی فلٹر کے ساتھ پولرائزر
● انٹرفیس: I2C، SPI
● کنکشن: PIN، FPC
COG ماڈیول کی وضاحتیں
انٹرفیس پن فنکشن
|
پن نمبر |
علامت |
پن کی قسم |
تفصیل |
|
1 |
وی ایس ایس |
P |
گراؤنڈ پن۔ |
|
2 |
وی ڈی ڈی |
P |
بنیادی منطقی آپریشن کے لیے بجلی کی فراہمی۔ |
|
3 |
این سی |
|
کوئی تعلق نہیں۔ |
|
4 |
D/C# |
I |
یہ پن ڈیٹا/کمانڈ کنٹرول پن ہے جو MCU سے منسلک ہوتا ہے۔ |
|
5 |
R/W# |
I |
یہ پن MCU انٹرفیس سے جڑنے والے کنٹرول ان پٹ پن کو پڑھنے / لکھنے کے لیے ہے۔ |
|
6 |
E |
I |
یہ پن MCU انٹرفیس ان پٹ ہے۔ |
|
7~14 |
DB٪7b٪7b0٪7d٪7d٪7e DB7 |
I/O |
یہ پن دو طرفہ ڈیٹا بس ہیں جو MCU ڈیٹا بس سے منسلک ہیں۔ |
|
15 |
این سی |
|
کوئی تعلق نہیں۔ |
|
16 |
این سی |
|
کوئی تعلق نہیں۔ |
مکینیکل ڈیٹا
|
آئٹم |
طول و عرض |
یونٹ |
|
حروف کی تعداد |
16 حروف x 2 لائنیں۔ |
－ |
|
ماڈیول کا طول و عرض |
84.0 x 44.0 x 9.67 |
ملی میٹر |
|
علاقہ دیکھیں |
58.22 x 13.52 |
ملی میٹر |
|
فعال علاقہ |
56.22 x 11.52 |
ملی میٹر |
|
ڈاٹ سائز |
0.57 x 0.67 |
ملی میٹر |
|
ڈاٹ پچ |
0.60 x 0.70 |
ملی میٹر |
|
کردار کا سائز |
2.97 x 5.57 |
ملی میٹر |
|
کریکٹر پچ |
3.55 x 5.95 |
ملی میٹر |
|
پینل کی قسم |
OLED، مونوکروم |
|
|
ڈیوٹی |
1/16 |
|
|
آئی سی |
SSD1311 |
|
|
انٹرفیس |
6800، 8080، SPI، I2C |
|
|
سائز |
2.26 انچ |
|
مطلق زیادہ سے زیادہ درجہ بندی
|
آئٹم |
علامت |
کم از کم |
زیادہ سے زیادہ |
یونٹ |
|
ان پٹ وولٹیج |
VI |
-0.3 |
وی ڈی ڈی |
V |
|
منطق کے لیے وولٹیج کی فراہمی |
VDD-VSS |
-0.3 |
6.0 |
V |
|
آپریٹنگ درجہ حرارت |
ٹاپ |
-40 |
+80 |
ڈگری |
|
اسٹوریج کا درجہ حرارت |
ٹی ایس ٹی |
-40 |
+85 |
ڈگری |
برقی خصوصیات
|
آئٹم |
علامت |
حالت |
کم از کم |
ٹائپ کریں۔ |
زیادہ سے زیادہ |
یونٹ |
|
منطق کے لیے وولٹیج کی فراہمی |
وی ڈی ڈی |
－ |
4.8 |
5.0 |
5.3 |
V |
|
ان پٹ ہائی وولٹ۔ |
VIH |
－ |
٪7b٪ 7b0٪ 7d٪ 7d.8xVDD |
－ |
－ |
V |
|
ان پٹ کم وولٹ۔ |
VIL |
－ |
－ |
－ |
٪7b٪ 7b0٪ 7d٪ 7d.2xVDD |
V |
|
آؤٹ پٹ ہائی وولٹ۔ |
وی او ایچ |
IOH٪7b٪7b0٪ 7d٪7d.5mA |
٪7b٪ 7b0٪ 7d٪ 7d.9xVDD |
－ |
－ |
V |
|
آؤٹ پٹ کم وولٹ۔ |
والیوم |
IOL٪7b٪7b0٪ 7d٪7d.5mA |
－ |
－ |
٪7b٪ 7b0٪ 7d٪ 7d.1xVDD |
V |
|
50% چیک بورڈ آپریٹنگ کرنٹ |
آئی ڈی ڈی |
VDD{{0}.0V |
43 |
50 |
52 |
ایم اے |
ہمارا سب سے زیادہ فروخت ہونے والا COG ماڈیول

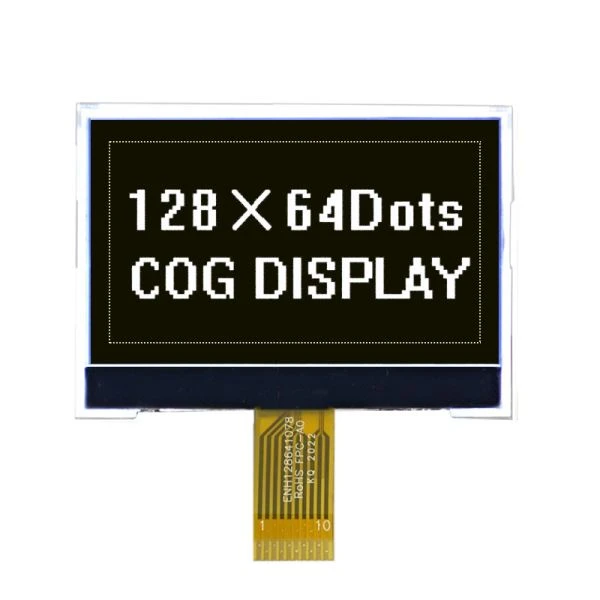

128*64 چھوٹے سائز کا گرافک COG LCD ڈسپلے
ہمارے 128*64 LCD کے ساتھ 128*64 ریزولوشن کے ساتھ اپنے پروڈکٹ کو اپ گریڈ کریں! یہ 1.3 انچ کا LCD ڈسپلے ایک ٹرانسمیسیو قسم کا مونوکروم پیسیو میٹرکس لیکویڈ کرسٹل ڈسپلے (LCD) ہے جو سوئچنگ ڈیوائسز کے طور پر بے ساختہ پتلی فلم ٹرانزسٹر کا استعمال کرتا ہے۔
وائٹ آن بلیو 128x64 ڈاٹ LCD ڈسپلے
نیلے رنگ کے پس منظر پر اس سفید 128x64 پکسل COG گرافک LCD ڈسپلے ماڈیول میں ایک مربوط Sitronix ST7567 کنٹرولر ہے۔ گرافک LCD ڈسپلے کو چلانے کے لیے بہت کم طاقت ہے۔
320*240 مونوکروم Lcd ڈسپلے STN بلیو ڈسپلے
320*240 مونوکروم LCD ڈسپلے کسی بھی پروجیکٹ یا ایپلیکیشن کے لیے ایک بہترین انتخاب ہے جس کے لیے اعلیٰ معیار، قابل اعتماد اور سستی ڈسپلے ٹیکنالوجی کی ضرورت ہوتی ہے۔ اس کے STN نیلے ڈسپلے کے ساتھ، یہ LCD اسکرین روشن اور واضح تصاویر پیش کرتی ہے جو پڑھنے اور سمجھنے میں آسان ہیں۔
132x32 گرافک LCD FPC کنیکٹ
ENH-DG132032-14 132x32 پکسلز کا گرافک Lcd ڈسپلے ہے، جس کا طول و عرض 52 ہے۔{5}}x21۔{7}}ملی میٹر، اور دیکھنے کا رقبہ 47 ہے۔{9}}x11۔ 70mm، ST7567A کنٹرولر کے ساتھ، SPI انٹرفیس، 4 pcs سفید قیادت والی backlight۔
ہماری کمپنی کے پاس پیش کرنے کے لیے مزید پروڈکٹس ہیں، براہ کرم ویب سائٹ پر پروڈکٹ کیٹیگریز کو براؤز کریں، اگر آپ کو کوئی ضرورت ہے تو براہ کرم ہم سے رابطہ کریں۔
COG ماڈیول کی خصوصیات
سلم پروفائل
COG ماڈیول اپنی پتلی اور ہلکے وزن کی تعمیر کے لیے مشہور ہیں۔ یہ خصوصیت پورٹیبل ڈیوائسز کے لیے خاص طور پر فائدہ مند ہے، جہاں وزن اور موٹائی کو کم کرنا صارف کے آرام اور آلے کی جمالیات کو بڑھا سکتا ہے۔
ہائی ریزولوشن اور کلیرٹی
یہ ماڈیولز اکثر اعلی ریزولوشنز کی حمایت کرتے ہیں، کرکرا اور واضح بصری فراہم کرتے ہیں۔ ڈرائیور IC کا براہ راست انضمام ڈسپلے پر درست کنٹرول میں حصہ ڈالتا ہے، جس کے نتیجے میں تصویر کا معیار بہتر ہوتا ہے۔
ورسٹائل سائز اور کنفیگریشنز
COG ماڈیولز مختلف سائز اور کنفیگریشنز میں آتے ہیں، پہننے کے قابل چھوٹے مونوکروم ڈسپلے سے لے کر ہینڈ ہیلڈ ڈیوائسز کے لیے بڑے کلر ڈسپلے تک۔ یہ استعداد انہیں ایپلی کیشنز کی ایک وسیع رینج میں استعمال کرنے کی اجازت دیتی ہے۔
توانائی کی کارکردگی
COG ماڈیولز کا موثر ڈیزائن اکثر کم بجلی کی کھپت کا باعث بنتا ہے۔ یہ بیٹری سے چلنے والے آلات کے لیے بہت اہم ہے، جہاں بیٹری کی زندگی کو بڑھانا ایک اہم تشویش ہے۔
COG ماڈیول کی ایپلی کیشنز
آلات
آڈیو/ویڈیو
آٹوموٹو/ٹرانسپورٹیشن
کمپیوٹر/سامان
صارف
کنٹرولز/HVAC/سیکیورٹی
ہینڈ ہیلڈ
فوجی
POS/خوردہ/وینڈنگ
ترازو
ٹیلی کام/مواصلات
ٹیسٹ اور پیمائش
برائے مہربانی ہمیں اپنا ابتدائی ڈرائنگ پیپر، نمونے یا تصاویر بھیجیں۔ اگر آپ کے پاس یہ معلومات نہیں ہیں تو براہ کرم مجھے اپنا خیال بتائیں۔
پھر ہم آپ کو حل اور تخمینہ قیمت دیتے ہیں۔ (سائز کسٹم فیس کو متاثر نہیں کرے گا، لیکن یونٹ کی قیمت کو متاثر کرے گا۔)
تکنیکی ڈیٹا پر گفت و شنید کریں اور ہم صحیح کوٹیشن دیتے ہیں۔
آپ اپنی مرضی کی فیس کا بندوبست کریں۔
ہمارا انجینئر آپ کی تصدیق کے لیے COG ماڈیول ڈرائنگ کو 1-3 دنوں کے اندر ڈیزائن کرتا ہے۔
نئے نمونے 15-20 دنوں کے اندر مکمل ہو جائیں گے۔
نمونے کی تصدیق کے بعد، بڑے پیمانے پر پیداوار کا گرمجوشی سے خیرمقدم کریں۔
