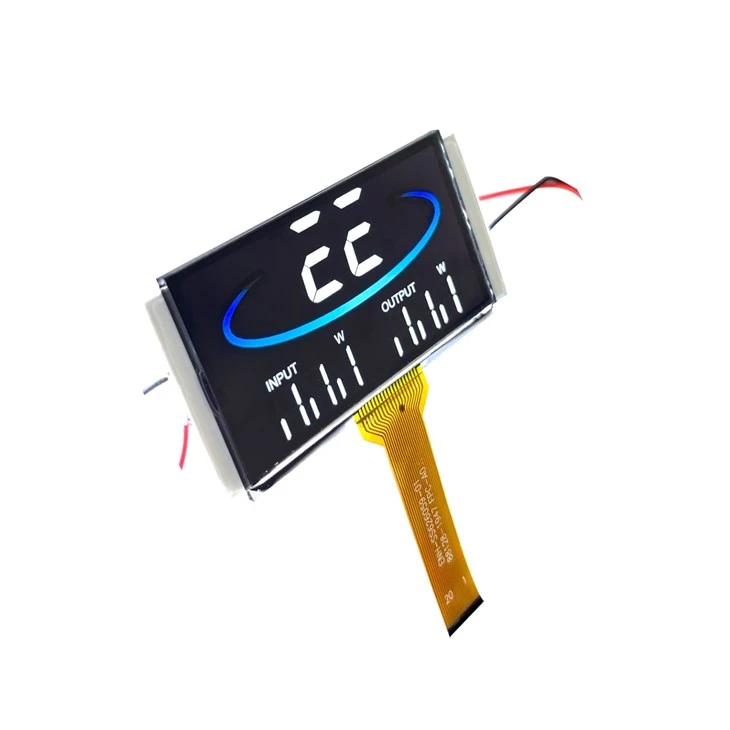

VA سیگمنٹ LCD ماڈیول 2.9in

ENH{{0} SS626059-01



VA سیگمنٹ LCD ماڈیول 2.9 انچ گہرا-سیاہ، اعلی-کنٹراسٹ بصری تجربہ فراہم کرتا ہے جو پروڈکٹس کو زیادہ پریمیم محسوس کرتا ہے – مکمل TFT ڈسپلے کی لاگت اور پیچیدگی کے بغیر۔ میں آپ کو بتاتا ہوں کہ اس ماڈیول کو کس چیز سے الگ کرتا ہے، یہ کہاں سے بہتر ہے، اور ہم اسے حقیقی-عالمی ایپلی کیشنز کے لیے کس طرح تیار کرتے ہیں۔

سب سے پہلے، آئیے اس پروڈکٹ کی بنیادی وضاحتیں اور اطلاق کے منظرناموں کو متعارف کراتے ہیں۔

تکنیکی پیرامیٹرز

ڈسپلے موڈ: VA / ٹرانسمیسیو / منفی

دیکھنے کی سمت: 12 بجے

ڈرائیو کا طریقہ: 1/4 ڈیوٹی، 1/3 تعصب، Vlcd=3.3V

آپریٹنگ درجہ حرارت: 0 ڈگری ~ +50 ڈگری

ذخیرہ کرنے کا درجہ حرارت: -10 ڈگری ~ +60 ڈگری

کنیکٹر کی قسم: ایف پی سی



کلیدی پیرامیٹرز کی وضاحت

12 بجے دیکھنے کی سمتاس کا مطلب ہے کہ جب اوپر سے دیکھا جائے تو ڈسپلے بہترین کنٹراسٹ اور پڑھنے کی اہلیت فراہم کرتا ہے۔ یہ واقفیت خاص طور پر آٹوموٹیو انسٹرومنٹ کلسٹرز اور آنکھوں کی سطح پر یا اس سے نیچے نصب کنٹرول پینلز کے لیے منتخب کی گئی ہے۔ ڈیش بورڈ ایپلی کیشنز کے لیے جہاں ڈرائیور بیٹھی ہوئی پوزیشن سے ڈسپلے کو دیکھتا ہے، 12 بجے کنٹراسٹ برقرار رکھنے اور پڑھنے کی اہلیت کا بہترین توازن فراہم کرتا ہے۔

ڈرائیو کا طریقہ: 1/4 ڈیوٹی، 1/3 تعصب، 3.3V
1/4 ڈیوٹی سائیکل اس بات کی نشاندہی کرتا ہے کہ 4 عام الیکٹروڈز ایک وقت-ترتیباتی پیٹرن میں سیگمنٹ الیکٹروڈ کے ساتھ ملٹی پلیکس ہوتے ہیں۔ یہ ملٹی پلیکسنگ اسکیم اعتدال پسند پیچیدگی کے سیگمنٹ LCDs کے لیے صنعتی معیار ہے، ڈرائیور IC کی صلاحیت کے ساتھ اجزاء کی تعداد کو متوازن کرتی ہے۔ 1/3 تعصب کنفیگریشن درجہ حرارت اور وولٹیج کی مختلف حالتوں میں مستقل سیگمنٹ کے تضاد کو یقینی بناتی ہے۔

3.3V Vlcd خاص طور پر جدید کم-مائیکرو کنٹرولر سسٹمز کے لیے ڈیزائن کیا گیا ہے۔ 5V ورژن کے برعکس جن کے لیے لیول شفٹنگ یا علیحدہ پاور ریلز کی ضرورت ہوتی ہے، 3.3V کنفیگریشن ESP32، STM32، اور دیگر 3.3V-لاجک پلیٹ فارمز کے I/O وولٹیج سے براہ راست جڑتی ہے – بیرونی اجزاء کو ختم کرنا اور سسٹم کی لاگت کو کم کرنا۔

درخواست کے منظرنامے۔

آٹوموٹو انسٹرومنٹ کلسٹرز:12 بجے دیکھنے کا زاویہ ڈیش بورڈ لگانے کے لیے مثالی ہے۔ VA LCDs گاڑی کی رفتار، ٹریفک کی معلومات، انجن کے پیرامیٹرز، اور انتباہی اشارے دکھاتے ہیں۔ ہائی کنٹراسٹ روشن سورج کی روشنی سے لے کر رات کے وقت ڈرائیونگ تک روشنی کے مختلف حالات میں پڑھنے کی اہلیت کو یقینی بناتا ہے۔

طبی آلات:ہینڈ ہیلڈ گلوکوز میٹر، بلڈ پریشر مانیٹر، تھرمامیٹر، اور مریض کی نگرانی کرنے والے آلات ہائی کنٹراسٹ اور منفی ڈسپلے ڈیزائن سے فائدہ اٹھاتے ہیں۔ پس منظر اور کرداروں کے درمیان واضح بصری علیحدگی اہم دیکھ بھال کی ترتیبات میں پڑھنے کی غلطیوں کو کم کرتی ہے۔

صنعتی کنٹرول پینل:پریشر گیجز، فلو میٹر، تھرموسٹیٹ ڈسپلے، اور ٹیسٹ کا سامان ماڈیول کے استحکام اور پڑھنے کی اہلیت پر انحصار کرتے ہیں۔ مضبوط تعمیر اور جھٹکا-مزاحم ڈیزائن اسے فیکٹری فلور کے ماحول کے لیے موزوں بناتا ہے۔

چارجنگ اسٹیشنز اور توانائی کا سامان:سولر چارجر ڈسپلے، ای وی چارجنگ اسٹیشن پینلز، اور بیٹری اسٹیٹس مانیٹر ہائی-کنٹراسٹ VA ڈسپلے کا استعمال کرتے ہیں تاکہ چارج کی معلومات کی وولٹیج، کرنٹ، اور حالت-کو واضح طور پر پڑھ سکیں۔

اسمارٹ ہوم اپلائنسز:ایئر کنڈیشنر کنٹرول پینلز، مائیکرو ویو اوون، کافی میکر اسٹیٹس اسکرینز، اور واشنگ مشین ٹائمر اس ماڈیول کو صاف، پیشہ ورانہ نظر آنے والے صارف انٹرفیس کے لیے مربوط کرتے ہیں۔

کنزیومر الیکٹرانکس:FM ریڈیو ڈسپلے، کار MP3 پلیئر اسکرینز، اور سمارٹ اسکیل ریڈ آؤٹس الٹرا-تنگ بیزل ڈیزائن اور بہترین کنٹراسٹ کارکردگی سے فائدہ اٹھاتے ہیں۔

کلیدی خصوصیات اور فنکشنل فوائد

اعلی-کنٹراسٹ منفی ڈسپلے- VA ٹیکنالوجی عام TN سیگمنٹ کوڈ اسکرینوں کے مقابلے میں گہرے کالے اور زیادہ کنٹراسٹ فراہم کرتی ہے۔ منفی ڈسپلے ڈیزائن (روشن حروف کے ساتھ سیاہ پس منظر) اس بات کو یقینی بناتا ہے کہ ہندسے، حروف اور شبیہیں کسی بھی روشنی کی حالت میں واضح طور پر ممتاز رہیں۔ یہ وہ متعین فائدہ ہے جو VA کو پریمیم انسٹرومنٹ اور کنٹرول ایپلی کیشنز کے لیے ترجیحی انتخاب بناتا ہے۔

وسیع دیکھنے کا زاویہ- آپٹمائزڈ VA ڈھانچہ TN ڈسپلے کے مقابلے میں دیکھنے کا وسیع زاویہ فراہم کرتا ہے۔ مواد واضح اور پڑھنے کے قابل رہتا ہے یہاں تک کہ جب کسی پہلو سے یا زاویہ سے دیکھا جائے۔ یہ خاص طور پر آٹوموٹو آلات کے لیے اہم ہے جو ڈرائیور کی نشست سے دیکھے جاتے ہیں، اور مختلف سمتوں میں نصب کنٹرول پینلز کے لیے۔

کم بجلی کی کھپت– ماڈیول پاور-موثر LCD اور LED لائٹنگ ٹیکنالوجی کا استعمال کرتا ہے۔ 3.3V ڈرائیو وولٹیج کو خاص طور پر جدید کم-پاور مائیکرو کنٹرولر سسٹمز کے لیے بہتر بنایا گیا ہے، جو ماڈیول کو بیٹری سے چلنے والے آلات جیسے پورٹیبل آلات، سمارٹ واچز، اور شمسی-سے چلنے والے آلات کے لیے موزوں بناتا ہے۔

FPC کنیکٹر لچکدار انضمام کے لیے- FPC (لچکدار پرنٹ شدہ سرکٹ) کنیکٹر تنگ جگہوں اور پیچیدہ ترتیبوں کے لیے ڈیزائن لچک فراہم کرتا ہے۔ سخت پن کنیکٹرز کے برعکس، ایف پی سی ڈسپلے کو مرکزی پی سی بی سے آزادانہ طور پر پوزیشن میں رکھنے کی اجازت دیتا ہے - ایک اہم فائدہ جب ڈسپلے کو کسی بے قاعدہ دیوار میں فٹ ہونا چاہیے یا جب پی سی بی ڈیوائس میں کہیں اور واقع ہو۔ معیاری FPC کنفیگریشن کو مخصوص مکینیکل ڈیزائنوں سے ملنے کے لیے لمبائی، باہر نکلنے کی سمت، اور پن اسائنمنٹ کے لیے اپنی مرضی کے مطابق بنایا جا سکتا ہے۔

3.3V کم-وولٹیج ڈرائیو- 3.3V Vlcd بغیر لیول شفٹنگ کے جدید مائیکرو کنٹرولرز سے براہ راست کنکشن کے لیے ڈیزائن کیا گیا ہے۔ یہ پی سی بی ڈیزائن کو آسان بناتا ہے، اجزاء کی تعداد کو کم کرتا ہے، اور مجموعی نظام کی لاگت کو کم کرتا ہے۔

12 بجے آپٹمائزڈ ویونگ- دیکھنے کا زاویہ خاص طور پر ایپلی کیشنز کے لیے بہتر بنایا گیا ہے جہاں صارف اوپر سے ڈسپلے کو دیکھتا ہے، جیسے آٹوموٹو ڈیش بورڈز اور کنٹرول پینلز۔

صنعتی-گریڈ استحکام– ماڈیول اعلی-معیاری LCD مواد اور ڈرائیو ٹیکنالوجیز کا استعمال کرتا ہے۔ ماڈیولر ڈھانچہ مضبوط، جھٹکا- مزاحم ہے، اور پیچیدہ صنعتی اور آٹوموٹو ماحول میں قابل اعتماد کارکردگی کا مظاہرہ کرتا ہے۔ ہر بیچ کو مسلسل ڈسپلے کے معیار کو یقینی بنانے کے لیے جامع فنکشنل ٹیسٹنگ سے گزرنا پڑتا ہے۔

مصنوعات کی تفصیلات اور حسب ضرورت کے اختیارات

منفی VA ڈسپلے– روشن حروف کے ساتھ سیاہ پس منظر ایک پریمیم، اعلی-آخر میں بصری اثر پیدا کرتا ہے۔ گہرا سیاہ پس منظر جب پاور آف کیا جاتا ہے تو گہرے بیزلز کے ساتھ مل جاتا ہے، جس سے ڈسپلے ہموار اور مربوط دکھائی دیتا ہے۔

ایف پی سی کنیکٹر- FPC (لچکدار پرنٹڈ سرکٹ) کنیکٹر ڈیزائن لچک فراہم کرتا ہے۔ معیاری کنفیگریشنز میں مخصوص پن اسائنمنٹس کے ساتھ نیچے-اگزٹ FPC شامل ہیں۔ اپنی مرضی کے مطابق FPC اختیارات لمبائی، باہر نکلنے کی سمت، اور کنیکٹر کی قسم کے لیے دستیاب ہیں۔

ملٹی-سگمنٹ ڈسپلے سپورٹ- ماڈیول نمبرز، حروف، علامتوں اور حسب ضرورت شبیہیں کو سپورٹ کرتا ہے۔ سیگمنٹ لے آؤٹ میں ہندسے، اکائیاں (V، A، kWh، ڈگری)، فنکشنل شبیہیں، اور برانڈ لوگو شامل ہو سکتے ہیں۔

بیک لائٹ کے اختیارات– سفید، نیلے، سبز، سرخ، یا ملٹی-رنگ LED بیک لائٹنگ کو سپورٹ کرتا ہے۔ روشنی کو مختلف محیطی روشنی کے حالات سے ملنے کے لیے ایڈجسٹ کیا جا سکتا ہے۔ بیک لائٹ کو بھی روشنی اور لمبی زندگی کے لیے ڈیزائن کیا گیا ہے۔

حسب ضرورت سیگمنٹ لے آؤٹ- صارفین نمبروں، شبیہیں، علامتوں اور لوگو کی ترتیب بتا سکتے ہیں۔ سرکلر یا خاص شکل والے آلات کے لیے غیر مستطیل شیشے کی شکلوں کے لیے سپورٹ دستیاب ہے۔

قابل اعتماد خصوصیات– ماڈیول ثابت استحکام کے ساتھ اعلی-معیار کا LCD مواد استعمال کرتا ہے۔ ڈھانچہ جھٹکا مزاحمت اور طویل مدتی استحکام کے لیے موزوں ہے۔ اعلی-درجہ حرارت اور کم-درجہ حرارت کی جانچ آپریٹنگ رینج میں مسلسل کارکردگی کو یقینی بناتی ہے۔

کم از کم آرڈر کی مقدار

معیاری ماڈیولز (کوئی تخصیص نہیں): 1,000 ٹکڑے

اپنی مرضی کے مطابق ماڈیولز: 3,000 ٹکڑے (کم MOQ پائلٹ پروجیکٹس کے لیے قابل تبادلہ)

نمونے کے آرڈر: 1-5 ٹکڑے، برائے نام نمونہ فیس کے ساتھ (پروڈکشن آرڈر کے خلاف قابل واپسی)

حسب ضرورت عمل

صارف ڈرائنگ یا وضاحتیں فراہم کرتا ہے (آؤٹ لائن کا سائز، شیشے کی موٹائی، پولرائزر کی قسم، ڈسپلے موڈ، کنیکٹر کی قسم، درجہ حرارت کی حد، وولٹیج، دیکھنے کی سمت، ڈرائیو کے حالات)

انجینئرنگ کا جائزہ اور ٹولنگ ڈیزائن (2-3 ہفتے)

نمونہ کی پیداوار (1-2 ہفتے)

نمونہ کی منظوری اور بڑے پیمانے پر پیداوار (3-5 ہفتے)

اپنے VA سیگمنٹ LCD ماڈیول کو حسب ضرورت بنانے کے لیے تیار ہیں؟

VA سیگمنٹ LCD ماڈیول 2.9 انچ پورے TFT ڈسپلے کی قیمت کے ایک حصے پر - پریمیم آٹوموٹیو، طبی، اور صنعتی ایپلی کیشنز کے ذریعہ مطالبہ کردہ اعلی-کنٹراسٹ، منفی ڈسپلے کارکردگی فراہم کرتا ہے۔ FPC کنیکٹر لچک، 3.3V کم-وولٹیج ڈرائیو، اور سیگمنٹ لے آؤٹ، FPC ڈیزائن، بیک لائٹ کلر، اور دیکھنے کے زاویے کے لیے جامع حسب ضرورت اختیارات کے ساتھ، یہ ماڈیول آپ کی مخصوص مصنوعات کی ضروریات کو پورا کرنے کے لیے تیار کیا گیا ہے۔

اپنی ڈرائنگ اور وضاحتیں کے ساتھ ہماری انجینئرنگ ٹیم سے رابطہ کریں۔ 48 گھنٹوں کے اندر، آپ کو ایک تفصیلی کوٹیشن ملے گا جس میں ٹولنگ NRE لاگت، حجم کے درجات میں فی - یونٹ کی قیمتوں کا تعین، اور ابتدائی ڈیزائن کا جائزہ شامل ہے۔













وضاحتیں



ITEM	ڈائمینشن	یونٹ
قسم	وی اے	انچ
دیکھنے کا زاویہ	12 0' گھڑی
آؤٹ لائن ڈائمینشن	37.5x64x5.6(ملی میٹر)	ملی میٹر
ڈرائیو آئی سی	--
ڈسپلے موڈ	VA/Transmissive/Nمثبت
کنیکٹر	ایف پی سی
آپریٹنگ درجہ حرارت	0 ڈگری - +50 ڈگری	ڈگری
اسٹوریج کا درجہ حرارت	-10 ڈگری - +60 ڈگری	ڈگری
ڈرائیو کا طریقہ	1/4 فرض، 1/3 تعصب،
بیک لائٹ	4 پی سی ایس وائٹ ایل ای ڈی
