0.99 انچ سرکلر TFT LCD ماڈیول

ENH-TV0099A001تفصیل



میں سچ کہوں گا-جب آپ پہلی بار اس 0.99 انچ سرکلر TFT LCD ماڈیول کی ڈیٹا شیٹ دیکھیں گے تو کوئی بھی چیز "واہ" نہیں چیخے گی۔ لیکن چھوٹے LCDs بنانے کے ایک دہائی سے زیادہ کے بعد، میں نے سیکھا ہے کہ وہ سکرینیں جو بڑے پیمانے پر پیداوار میں سب سے کم سر درد کا باعث بنتی ہیں شاذ و نادر ہی چمکدار چشموں والی ہوتی ہیں۔ یہ ایک خاص طور پر ہماری بنیادی مصنوعات بن گیا ہے کیونکہ یہ سر درد کے ارد گرد بنایا گیا ہے جو ہم نے پہلے ہی گاہکوں کے لئے حل کیا ہے.



آئیے ڈرائیور آئی سی کے ساتھ شروع کرتے ہیں۔ ہم نے GC9107 کا انتخاب اس لیے نہیں کیا کہ یہ جدید ترین یا سب سے زیادہ ہائپڈ ہے، بلکہ اس لیے کہ یہ سرکلر ڈسپلے کے ساتھ غیر معمولی طور پر مستحکم ثابت ہوا ہے۔ ایک گول اسکرین بنیادی طور پر ایک مستطیل ہوتی ہے جس میں بہت سارے پکسلز کٹ جاتے ہیں، اور اگر آئی سی ایڈریسنگ کو صحیح طریقے سے ہینڈل نہیں کرتا ہے، تو آپ کو کناروں کے ساتھ عجیب و غریب نمونے ملتے ہیں۔ ہم نے دوسرے ماڈیولز دیکھے ہیں جہاں لیب میں حلقہ ٹھیک نظر آتا ہے لیکن صارف کے مرکزی پروسیسر کے ذریعے چلنے پر بھوت یا ٹائمنگ کے مسائل دکھاتا ہے۔ GC9107 اور اس کے SPI انٹرفیس کے ساتھ، ہم نے سگنل ٹائمنگ میں ڈائل کیا ہے تاکہ یہ مختلف میزبان پلیٹ فارمز پر معافی بخشے۔ یہ اس قسم کی تفصیل ہے جو اسے مارکیٹنگ بلٹ پوائنٹ میں نہیں بناتی، لیکن یہ انضمام کے دوران ڈیبگنگ کے ہفتوں کو بچاتی ہے۔



پولرائزر موڈ عام طور پر سیاہ، ٹرانسمیسیو ہے. یہ بے ترتیب انتخاب نہیں تھا۔ سمارٹ واچز، ہینڈ ہیلڈ میڈیکل ڈیوائسز، یا گہرے UI والی کسی بھی چیز جیسی ایپلی کیشنز کے لیے، عام طور پر بلیک اسکرین آپ کو گہرے کالے اور بہت بہتر سمجھا جانے والا تضاد فراہم کرتی ہے۔ ایک عام طور پر سفید اسکرین ڈارک موڈ میں سرمئی نظر آئے گی، جو پوری جمالیات کو شکست دیتی ہے۔ ہمارے پاس گاہک ان کے پہننے کے قابل ہونے کے لیے عام طور پر سفید سرکلر ڈسپلے آزمانے کے بعد ہمارے پاس آئے، اور وہ ایک ایسی مصنوعات کے ساتھ ختم ہوئے جو گھر کے اندر دھلائی ہوئی نظر آتی تھی۔ اس موڈ پر سوئچ کرنے سے اسے بغیر کسی ہارڈ ویئر کے دوبارہ ڈیزائن کے ٹھیک کر دیا گیا۔



دیکھنے کے زاویے کو "سب" کے طور پر درج کیا گیا ہے، لیکن یہ واقعی IPS کے لیے ایک شارٹ ہینڈ ہے۔ گول ڈسپلے کے لیے ہم مکمل IPS پر اصرار کرنے کی وجہ بہت سادہ ہے: ایک گھڑی یا ہینڈ ہیلڈ ڈیوائس کو ہر ممکنہ زاویے سے دیکھا جاتا ہے-چلتے ہوئے، میز پر بیٹھے ہوئے، چارجنگ ڈاک میں جھکتے ہوئے۔ اگر رنگ بدل جاتے ہیں یا کنٹراسٹ آف زاویہ-سے الٹا جاتا ہے تو صارفین اسے سستا سمجھتے ہیں۔ ہم نے دوسرے چھوٹے سرکلر پینلز کے ساتھ اندرونی موازنہ کیا ہے جو TN یا اس سے بھی کم-گریڈ کا IPS استعمال کرتے ہیں، اور حقیقی دنیا کے استعمال میں فرق بہت بڑا ہے۔



بیک لائٹ دو سفید LEDs کا استعمال کرتی ہے، کل 3.0V پر 40mA۔ یہ جان بوجھ کر توازن ہے۔ ہم اسے 500 cd/m² یا اس سے زیادہ تک بڑھا سکتے ہیں، لیکن بیٹری سے چلنے والے پہننے کے قابل-کے لیے، ہر اضافی ملی ایمپ اہمیت رکھتا ہے۔ 350 cd/m² عام روشنی پر، یہ اتنا روشن ہے کہ براہ راست سورج کی روشنی میں پڑھنے کے قابل ہو (ہم نے باہر دھوپ والے دنوں میں اس کا تجربہ کیا ہے)، جبکہ پاور ڈرا کو مناسب رکھتے ہوئے بھی۔ اگر کسی گاہک کو واقعی بیرونی صنعتی ٹرمینل کے لیے زیادہ چمک کی ضرورت ہے، تو ہم اسے ٹیون کر سکتے ہیں-لیکن بیس لائن کا انتخاب زیادہ تر استعمال کے معاملات کے لیے کیا جاتا ہے، جو بیٹری کے لیے حساس ہوتے ہیں۔



پھر مکینیکل پہلو ہے۔ غیر نشان زدہ طول و عرض کے لیے رواداری ±0.2 ملی میٹر ہے۔ یہ مشکل لگ سکتا ہے، لیکن اسمبلی لائن کی شکایات سے نمٹنے کے برسوں کے بعد، ہم نے سیکھا کہ اگر FPC الائنمنٹ آدھے ملی میٹر سے بھی بند ہے، تو خودکار پک اینڈ پلیس مشینیں جدوجہد کر سکتی ہیں، یا ڈسپلے ہاؤسنگ میں تھوڑا ٹیڑھا ہو سکتا ہے۔ ہم نے اصل میں اپنے کاٹنے کے عمل پر دو بار نظر ثانی کی تاکہ دائرہ جیومیٹری کو اس حد تک ہم آہنگ کیا جا سکے کہ فعال علاقہ بالکل مرکز میں ہو۔ اور ہم نے مڑے ہوئے کنارے کے ساتھ پکسل "جگیز" کو ختم کر دیا ہے جسے آپ کبھی کبھی سستی گول اسکرینوں پر دیکھتے ہیں-یہ اس بات کی بات ہے کہ پکسل میٹرکس کی نسبت شیشے کی شکل کیسے بنتی ہے۔



آپریٹنگ درجہ حرارت -20 ڈگری سے 70 ڈگری، اسٹوریج -30 ڈگری سے 80 ڈگری ہے. وہ نمبر حقیقی شپنگ اور فیلڈ کی ناکامیوں سے آتے ہیں۔ ہمارے پاس ایک بار ایک بیچ تھا جو شمالی یورپ میں موسم سرما کی لاجسٹکس چین سے گزرتا تھا۔ ماڈیولز ٹھیک تھے، لیکن سپلائر کا ایف پی سی کم درجہ حرارت پر سخت ہوگیا اور وقفے وقفے سے رابطے کا سبب بنا۔ یہی وجہ ہے کہ اب ہم پوری اسمبلی کی توثیق کرتے ہیں، نہ صرف شیشے کو۔



ایک فیکٹری کے طور پر جو حقیقت میں یہ بناتی ہے، ہم صرف ایک معیاری ماڈیول نہیں بھیجتے اور چلے جاتے ہیں۔ FPC حسب ضرورت-لمبائی، شکل، کنیکٹر کی قسم، پن اسائنمنٹ-وہ چیز ہے جسے ہم باقاعدگی سے کرتے ہیں۔ کیونکہ بہت سی ایمبیڈڈ پروڈکٹس، خاص طور پر پہننے کے قابل اور ہینڈ ہیلڈ میڈیکل ڈیوائسز میں، مدر بورڈ لے آؤٹ انتہائی سخت ہے۔ ایک معیاری FPC اکثر صنعتی ڈیزائن میں سمجھوتہ پر مجبور کرتا ہے۔ ہم اسے اس طرح ڈھال سکتے ہیں کہ ڈسپلے عجیب موڑ یا اضافی فلیکس کیبلز کے بغیر ہاؤسنگ میں گر جائے۔



کور گلاس انضمام کے لئے بھی یہی ہے۔ ہم آپٹیکل طور پر ایک کسٹم کور گلاس کو، بغیر ٹچ کے، براہ راست ماڈیول سے جوڑ سکتے ہیں۔ یہ نہ صرف پائیداری اور نظری وضاحت کو بہتر بناتا ہے، بلکہ یہ گاہک کے لیے اسمبلی کو بھی آسان بناتا ہے-وہ خود لیمینیشن کا انتظام کرنے کی بجائے ایک مکمل ڈسپلے اسمبلی حاصل کرتے ہیں۔



تمام ماڈیولز 100% معائنہ اور فی بیچ 24 گھنٹے کے اعلی درجہ حرارت کے برن ان سے گزرتے ہیں۔ میں نے بہت سارے "سستے" ڈسپلے دیکھے ہیں جو ابتدائی جانچ میں کامیاب ہو جاتے ہیں لیکن فیلڈ میں چند ہفتوں کے استعمال کے بعد ناکام ہو جاتے ہیں۔ برن ان ابتدائی زندگی کی ناکامیوں کو پکڑنے کا ہمارا طریقہ ہے اس سے پہلے کہ وہ کسی اور کی فیلڈ میں واپسی کا مسئلہ بن جائیں۔



تو ہاں، کاغذ پر یہ ایک 0.99 انچ کا سرکلر TFT LCD ماڈیول ہے جس میں نمبر ہیں جو بہت سے دوسرے سے ملتے جلتے ہیں۔ لیکن فرق یہ ہے کہ ہم ان نمبروں تک کیسے پہنچے اور ہم نے انہیں حقیقی مصنوعات میں قابل اعتماد طریقے سے کام کرنے کے لیے کیا کیا۔ ان تمام سالوں کے بعد، مجھے یقین ہے کہ اسکرین کی اصل قدر اس کی اعلیٰ خصوصیات میں نہیں ہے-یہ اس بات میں ہے کہ جب آپ کسی پروڈکٹ کو بھیجنے کی کوشش کر رہے ہوتے ہیں تو اس سے کتنی پریشانی ہوتی ہے۔





● OEM اور ODM ● کوئی MOQ نہیں ● سٹاک میں نمونے ● ٹیسٹنگ بورڈ اختیاری

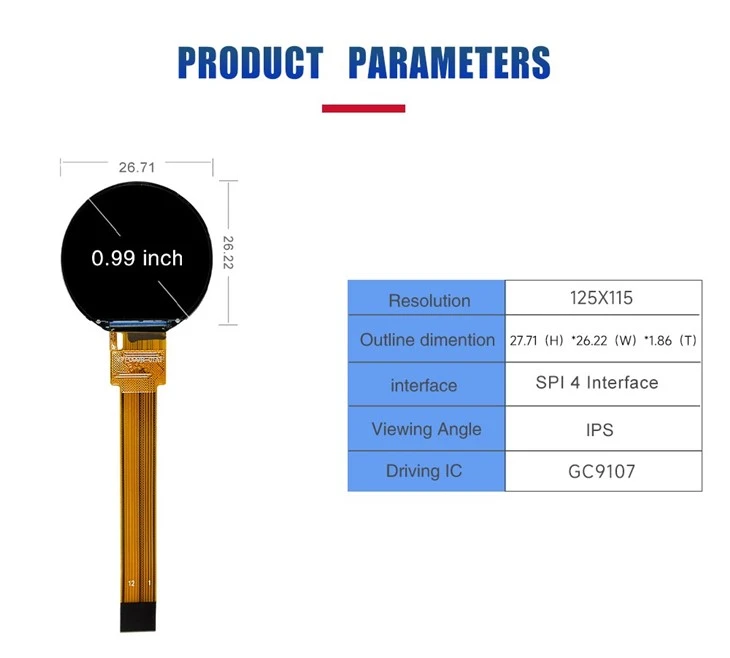

وضاحتیں

ITEM	ڈائمینشن	یونٹ
سائز	0.99	انچ
آؤٹ لائن ڈائمینشن	26.71x26.22x1.86	ملی میٹر
آپریٹنگ درجہ حرارت	-20 ڈگری - +70 ڈگری	ڈگری
اسٹوریج کا درجہ حرارت	-30 ڈگری - +80 ڈگری	ڈگری
قرارداد	128x115
