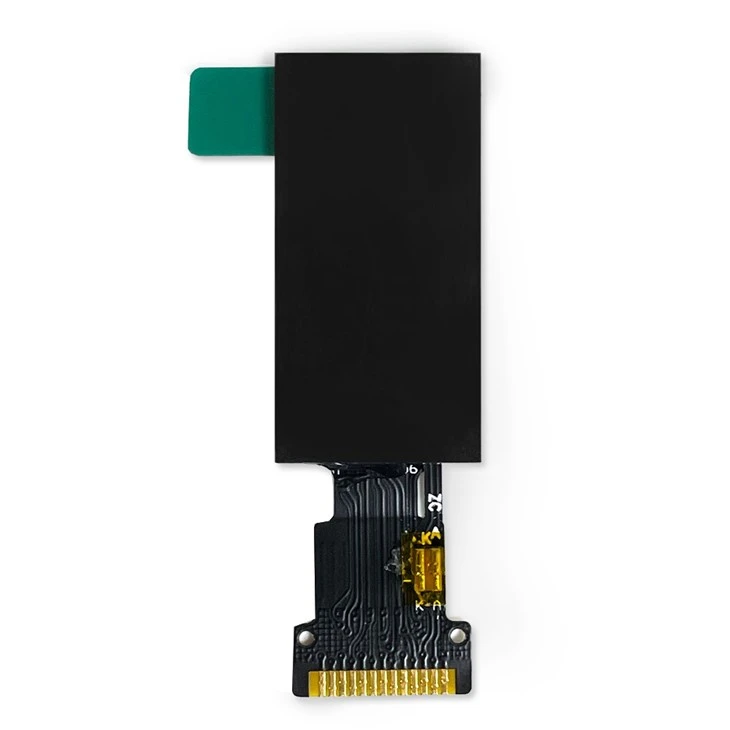

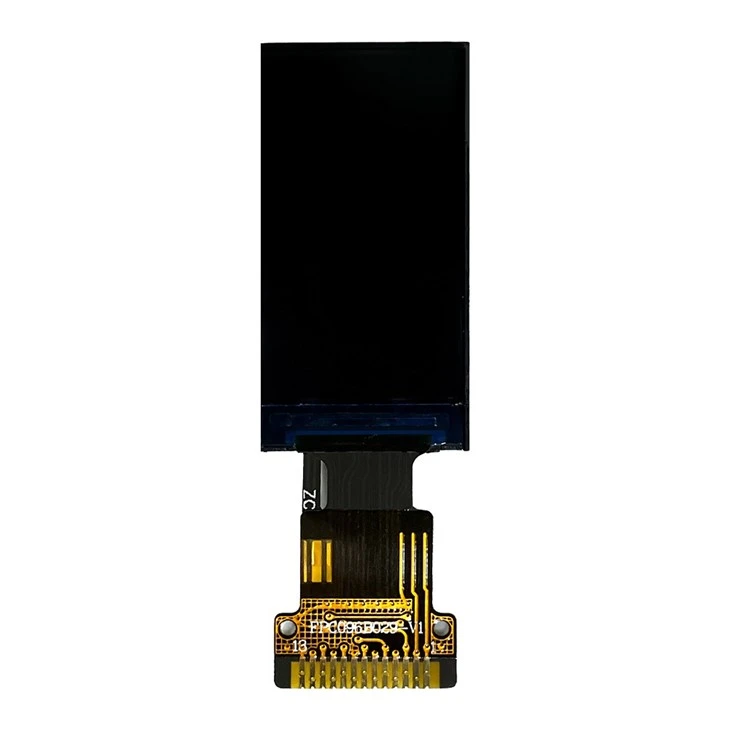

0.96 انچ TFT ڈسپلے ماڈیول

ENH-TV0096007Aتفصیل

کمپیکٹ ڈسپلے کی دنیا میں، سائز پوری کہانی نہیں بتاتا۔ ہماری0.96 انچ TFT ڈسپلے ماڈیولثابت کرتا ہے کہ غیر معمولی بصری کارکردگی نمایاں طور پر چھوٹے پیکجوں میں آ سکتی ہے۔ انجینئرز، پروڈکٹ ڈویلپرز، اور مینوفیکچررز کے لیے ڈیزائن کیا گیا ہے جو بغیر کسی سمجھوتہ کے معیار کا مطالبہ کرتے ہیں، یہ ماڈیول IPS ٹیکنالوجی کے ساتھ متحرک 80×160 ریزولوشن فراہم کرتا ہے جو حریفوں کو اس کے سائز سے دوگنا ڈسپلے کرتا ہے۔

دی0.96 انچ TFT ڈسپلے ماڈیولبصری وضاحت اور فزیکل فٹ پرنٹ کے درمیان میٹھے مقام کی نمائندگی کرتا ہے-اسے سمارٹ پہننے کے قابل، طبی آلات، IoT انٹرفیس، اور صنعتی کنٹرولز کے انتخاب کا موقع فراہم کرتا ہے جہاں ہر ملی میٹر اہمیت رکھتا ہے۔



سالوں کی تحقیق اور چھوٹے-سائز LCD ماڈیولز کی فراہمی کے بعد، HSD0.96 0.96-انچ کا TFT ڈسپلے ہمارے سب سے زیادہ مستحکم-بچنے والے پروڈکٹس میں سے ایک رہا ہے جس میں سب سے زیادہ اطمینان بخش کسٹمر فیڈ بیک ہے۔ ایسا اس لیے نہیں ہے کہ اس کے پیرامیٹرز شاندار ہیں، بلکہ اس لیے کہ اس نے "موافقت" اور "عملیت" میں حتمی کامیابی حاصل کر لی ہے-چھوٹی اسکرینیں بناتے وقت بہت سے ساتھی آسانی سے "پیرامیٹر اسٹیکنگ" کے جال میں پھنس جاتے ہیں، لیکن ایمبیڈڈ منظرناموں کی بنیادی ضروریات کو نظر انداز کرتے ہیں: آسان انضمام، واضح مرئیت، اور کم طاقت کا استعمال۔ یہ ڈسپلے ان تمام درد کے نکات کو درست طریقے سے حل کرتا ہے، اور ہر تکنیکی تفصیل کو ہزاروں کسٹمر ٹرائل پروڈکشنز سے ہمارے تاثرات کی بنیاد پر بہتر بنایا گیا ہے۔

آئیے اس کے ڈسپلے کور سے شروع کریں، جو IPS ٹیکنالوجی-کو اپناتا ہے جو 0.96-انچ سائز میں بہت عام نہیں ہے۔ بہت سے مینوفیکچررز لاگت کو کنٹرول کرنے کے لیے سستی TN اسکرینز استعمال کرتے ہیں، لیکن ہم نے انہیں ابتدائی دنوں میں آزمایا اور پتہ چلا کہ TN اسکرینیں پہننے کے قابل آلات میں خراب کارکردگی کا مظاہرہ کرتی ہیں۔ دیکھنے کے زاویے میں ہلکی سی تبدیلی رنگ کی بگاڑ اور خراب مرئیت کا سبب بنتی ہے، خاص طور پر عمر رسیدہ افراد کے استعمال کردہ صحت کے بریسلٹس کے لیے۔ ان کی بینائی پہلے سے ہی کمزور ہے، اور رنگ کی خرابی براہ راست ڈیٹا پڑھنے کو متاثر کرتی ہے۔ اسی لیے ہم نے آئی پی ایس استعمال کرنے پر اصرار کیا۔ اصل ٹیسٹوں میں، تمام سمتوں میں 80 ڈگری سے زیادہ دیکھنے کا زاویہ لیبارٹری سے کوئی نظریاتی قدر نہیں ہے۔ یہ وہ بہترین پیرامیٹر ہے جس کا تعین ہم نے بار بار فٹنگ اینگل کو ایڈجسٹ کرنے کے بعد مختلف گھماؤ والے بریسلیٹ کیسنگز پر اسکرین کو انسٹال کر کے کیا۔ یہاں تک کہ جب کلائی پر پہنا جاتا ہے، چاہے سر پر دیکھا جائے یا سائیڈ سے، نمبر اور شبیہیں بالکل بھی رنگ کی بگاڑ نہیں دکھاتی ہیں، اور اس کے برعکس مستحکم رہتا ہے۔ TN اسکرین کے متبادل استعمال کرنے والے صارفین نے خاص طور پر اس نکتے پر واضح رائے دی ہے۔

ریزولوشن 80(RGB)×160 پکسلز ہے۔ یہ پیرامیٹر عام معلوم ہو سکتا ہے، لیکن جب IPS کی رنگین کارکردگی کے ساتھ ملایا جائے تو یہ 0.96-انچ اسکرین کے لیے کافی ہے۔ بہت سے صارفین ابتدائی طور پر سوال کرتے ہیں کہ آیا پکسل کی گنتی بہت کم ہے، لیکن ہماری اصل ڈیبگنگ کے ذریعے، اس ریزولوشن کی پکسل کثافت بنیادی معلومات جیسے دل کی دھڑکن، قدموں کی گنتی، اور طاقت کو ظاہر کرنے کے لیے مکمل طور پر واضح ہے، اور یہاں تک کہ سادہ رنگ شبیہیں بھی پیش کر سکتی ہے۔ مزید برآں، یہ ضرورت سے زیادہ پکسلز کی وجہ سے ڈرائیونگ پریشر یا بجلی کی کھپت میں اضافہ نہیں کرتا ہے- آخرکار، زیادہ تر چھوٹی اسکرینیں پورٹیبل ڈیوائسز میں استعمال ہوتی ہیں، اور بجلی کی کھپت اور وضاحت کے درمیان توازن صرف اسٹیکنگ ریزولوشن سے زیادہ اہم ہے۔ یہ بات قابل ذکر ہے کہ اس کا آر جی بی عمودی پٹی پکسل کا انتظام خاص طور پر ہماری طرف سے بہتر بنایا گیا ہے، جو عام انتظامات سے زیادہ درست رنگ پنروتپادن فراہم کرتا ہے۔ یہ خاص طور پر سرخ اور سبز جیسے انتباہی رنگوں کو ظاہر کرنے کے لیے اہم ہے، جو اسے طبی آلات میں اسٹیٹس پرامپٹس کے لیے موزوں بناتا ہے۔

پولرائزر کنفیگریشن اس ڈسپلے کی ایک چھوٹی سی خاص بات ہے، اور یہ ایک تفصیل ہے جسے ہم نے بیرونی استعمال کے منظرناموں کے لیے بہتر بنایا ہے-"اپر میٹ 83 ڈگری / لوئر برائٹنس-7 ڈگری بڑھانا" کوئی من مانی طور پر طے شدہ زاویہ نہیں ہے۔ ابتدائی دنوں میں، کچھ صارفین نے اطلاع دی کہ اسکرین کے باہر شدید عکاسی ہوتی ہے، جس کی وجہ سے دھوپ کے ساتھ بھی اسے دیکھنا مشکل ہو جاتا ہے۔ ہم نے پولرائزرز کا ایک درجن سے زیادہ زاویوں پر تجربہ کیا اور آخر کار 83 ڈگری اوپری میٹ پولرائزر پر بس گئے۔ یہ نہ صرف اسکرین کی عکاسی کو کم کرتا ہے بلکہ اسکرین کی چمک کو بھی متاثر نہیں کرتا، اور یہاں تک کہ فنگر پرنٹ کی معمولی مزاحمت بھی فراہم کرتا ہے، اضافی سطح کوٹنگ کی ضرورت کو ختم کرتا ہے اور صارفین کے پیداواری اخراجات کو بچاتا ہے۔ 7 ڈگری کم چمک-بڑھانے والا ڈیزائن زیادہ عملی ہے: یہ بیک لائٹ پاور کی کھپت میں اضافہ کیے بغیر بیک لائٹ ٹرانسمیٹینس کو مؤثر طریقے سے بہتر بنا سکتا ہے، اس بات کو یقینی بناتا ہے کہ کم-پاور موڈ میں بھی اسکرین واضح طور پر دکھائی دے، جو کہ بیٹری سے چلنے والے پہننے کے قابل آلات کے لیے اہم ہے۔ مزید برآں، یہ کنفیگریشن IPS کے مکمل دیکھنے کے زاویے کے فائدہ کو بالکل بھی متاثر نہیں کرتی ہے، عملی اور صارف کے تجربے کے درمیان توازن حاصل کرتی ہے۔

استعمال شدہ ڈرائیور IC NV3022B ہے، ایک چپ جسے ہم تین سال سے زیادہ عرصے سے استعمال کر رہے ہیں، جسے چھوٹے-اسکرین ڈرائیورز میں "مستحکم ماڈل" کے طور پر شمار کیا جا سکتا ہے۔ بہت سے ساتھی سستی ڈرائیور چپس تجویز کرتے ہیں، لیکن ہم نے انہیں آزمایا ہے-ان چپس میں یا تو انضمام کی کمی ہے، اضافی پیریفرل سرکٹس کی ضرورت ہوتی ہے جو صارفین کی R&D کی دشواری اور اخراجات کو بڑھاتے ہیں، یا غیر مستحکم کم-پاور موڈز ہوتے ہیں، جو آسانی سے اسکرین فلکرنگ اور بلیک آؤٹ کا باعث بنتے ہیں۔ NV3022B کا فائدہ اس کے اعلی انضمام میں مضمر ہے: GRAM میں بلٹ-صرف 80×160 ریزولوشن پر مکمل-رنگ ڈسپلے کو سپورٹ کر سکتا ہے، اضافی بیرونی اسٹوریج کی ضرورت کو ختم کرتا ہے۔ یہ SPI سیریل انٹرفیس کو بھی سپورٹ کرتا ہے، جس کے لیے صرف 4 سگنل لائنز (CLK، DIN، CS، DC) کے علاوہ پاور اور گراؤنڈ کی ضرورت ہوتی ہے۔ کم پنوں کے ساتھ، گاہکوں کے لیے سولڈر اور ڈیبگ کرنا آسان ہے۔ خاص طور پر وسائل-محدود ایمبیڈڈ ڈیزائنز کے لیے، ہر پن قیمتی ہے، اور اس چپ کا انٹرفیس ڈیزائن صارفین کو بہت سارے GPIO وسائل کو بچانے میں مدد کر سکتا ہے۔ اس کے علاوہ، اس کا کم-پاور موڈ بہت مستحکم ہے۔ ہماری اصل پیمائش سے پتہ چلتا ہے کہ سلیپ موڈ میں، بجلی کی کھپت مائیکرو ایمپیئر کی سطح تک گر سکتی ہے۔ اسکرین کے بیک لائٹ ایڈجسٹمنٹ فنکشن کے ساتھ مل کر، یہ پورٹیبل ڈیوائسز کی بیٹری کی زندگی کو بہت زیادہ بڑھا سکتا ہے، جو کہ بہت سے پہننے کے قابل ڈیوائس کے صارفین اسے منتخب کرنے کی بنیادی وجوہات میں سے ایک ہے۔ ایک اور نکتہ یہ ہے کہ یہ ST7735S-کے ساتھ مکمل طور پر مطابقت رکھتا ہے وہ صارفین جنہوں نے پہلے ST7735S کا استعمال کرتے ہوئے پروگرامز تیار کیے تھے، انہیں بغیر کسی بڑی ترمیم کے براہ راست ڈھال سکتے ہیں، جس سے R&D کا کافی وقت بچ جاتا ہے۔ یہ ایک مطابقت کا ڈیزائن بھی ہے جسے ہم نے جان بوجھ کر صارفین کے ساتھ طویل مدتی رابطے کے بعد برقرار رکھا ہے۔

ماحولیاتی اور جہتی پیرامیٹرز روایتی تصریحات کی طرح لگ سکتے ہیں، لیکن ہر قدر کے پیچھے اصل اطلاق کے منظرناموں پر غور کرنا ہے۔ آپریٹنگ درجہ حرارت کی حد -20 ڈگری سے +70 ڈگری ہے، اور اسٹوریج درجہ حرارت کی حد -30 ڈگری سے +80 ڈگری ہے۔ یہ رینج اتفاقی طور پر نشان زد نہیں ہے۔ ہمارے بار بار تھرمل شاک ٹیسٹس (سائیکلنگ -20 ڈگری سے +70 ڈگری تک) اور کم-درجہ حرارت اسٹوریج ٹیسٹس کے ذریعے اس بات کی تصدیق ہوتی ہے کہ یہ ڈسپلے شمالی چین میں ٹھنڈے بیرونی ماحول میں اور جنوبی چین میں گرم ورکشاپس میں بغیر سیاہ اسکرینوں یا اسکرین کو مسخ کیے بغیر کام کر سکتا ہے۔ پہلے، ایک گاہک اسے بیرونی IoT سینسرز میں استعمال کرتا تھا{21}}دیگر برانڈز کی اسکرینیں سردیوں میں کم درجہ حرارت والے ماحول میں سست ردعمل اور رنگ بگاڑ کا تجربہ کرتی تھیں، لیکن یہ ڈسپلے مستحکم رہا، جو کہ ہماری جمع کردہ ساکھ میں سے ایک ہے۔ طول و عرض کے لحاظ سے، 14.04mm × 27.95mm × 1.53mm (لمبائی × چوڑائی × موٹائی) ایک کمپیکٹ سائز ہے جسے ہم نے موجودہ مین اسٹریم پہننے کے قابل آلات، ائرفون کیسز اور چھوٹے سینسر کے کیسنگ سائز کی بنیاد پر بہتر بنایا ہے۔ لمبا تناسب بار کے سائز کے ڈیزائن کے لیے بالکل صحیح ہے، اور صرف 1.53 ملی میٹر کی موٹائی بمشکل اندرونی ڈیوائس کی جگہ لیتی ہے۔ بہت سے صارفین کی رائے ہے کہ اس ڈسپلے کا سائز ان کی مصنوعات کو پتلا اور ہلکا بنانے کی اجازت دیتا ہے، خاص طور پر سمارٹ بریسلیٹ اور ایئر فون کیسز، جہاں پتلا پن براہ راست صارف کے تجربے کو متاثر کرتا ہے۔ ہمارے پاس ایک بار ایک گاہک تھا جو ایک انتہائی پتلی سمارٹ انگوٹھی تیار کر رہا تھا جسے شروع میں مناسب سکرین نہیں مل سکی تھی۔ انہوں نے ملتے جلتے سائز کی کئی اسکرینوں کو آزمایا، لیکن یا تو موٹائی حد سے زیادہ تھی یا ڈسپلے کا اثر خراب تھا۔ آخر میں، انہوں نے اس ڈسپلے کا استعمال کیا، جو ان کے کیسنگ ڈیزائن کو بالکل فٹ کرتا ہے، اور بڑے پیمانے پر پیداوار کے دوران ناکامی کی شرح بہت کم تھی۔

جب معیار اور تخصیص کی بات آتی ہے تو یہ ایک کارخانہ دار کے طور پر ہمارا بنیادی فائدہ بھی ہے۔ بہت سے گاہک ہمارے پاس صرف معیاری سکرین کے لیے نہیں بلکہ اپنی مخصوص مصنوعات کی ضروریات کے مطابق حسب ضرورت کے لیے آتے ہیں۔ ہماری حسب ضرورت سروس صرف سادہ پیرامیٹر ایڈجسٹمنٹ نہیں ہے۔ اس کے بجائے، ہم اپنے سالوں کے عملی تجربے کی بنیاد پر صارفین کو مناسب اصلاحی تجاویز فراہم کرتے ہیں۔ مثال کے طور پر، معیاری چمک 350cd/m² ہے، لیکن اگر کوئی صارف بیرونی آلات بنا رہا ہے جس کے لیے زیادہ چمک کی ضرورت ہوتی ہے، تو ہم اسے 500-800cd/m² پر ایڈجسٹ کرنے کی سفارش کریں گے جبکہ زیادہ بجلی کی کھپت سے بچنے کے لیے بیک لائٹ سرکٹ کو بہتر بنائیں گے۔ طبی آلات کے لیے، ہم طبی ماحول میں اسکرین پڑھنے کی اہلیت کو بہتر بنانے کے لیے اینٹی-گلیئر اور اینٹی-فنگر پرنٹ علاج تجویز کریں گے۔ اس کے علاوہ، FPC کی لمبائی اور شکل، اور کنیکٹر کی قسم کے بارے میں، بہت سے صارفین کے پاس خصوصی اندرونی ڈیوائس کی جگہ ہوتی ہے۔ ہم FPC روٹ اور لمبائی کو ان کے فراہم کردہ کیسنگ ڈرائنگ کے مطابق اپنی مرضی کے مطابق بنائیں گے، اور یہاں تک کہ کنیکٹر کی پوزیشن کو ایڈجسٹ کریں گے تاکہ ہموار تنصیب کو یقینی بنایا جا سکے اور آزمائشی پیداوار کے دوران دوبارہ کام کی شرح کو کم کیا جا سکے۔ مزید برآں، ہمارا MOQ کم ہے-اگرچہ کسی گاہک کو نمونے کی جانچ کے لیے صرف درجنوں ٹکڑوں کی ضرورت ہو، ہم پروڈکشن کا بندوبست کر سکتے ہیں، جو کہ اسٹارٹ اپس یا پروٹو ٹائپ تصدیق کرنے والے صارفین کے لیے بہت دوستانہ ہے۔



سچ پوچھیں تو، اس ڈسپلے پر موجود چشمی کچھ بھی حیرت انگیز نہیں ہے۔ لیکن یہ ہماری بنیادی پروڈکٹ بن گئی ہے کیونکہ ہم واقعی اپنے صارفین اور ان منظرناموں کو سمجھتے ہیں جن میں وہ کام کر رہے ہیں۔ ہم نے دیکھا ہے کہ بہت سارے صارفین طویل R&D سائیکلوں اور بڑے پیمانے پر پیداوار میں ناکامی کی اعلی شرحوں کے ساتھ ختم ہوتے ہیں، یہ سب کچھ اس وجہ سے ہے کہ انہوں نے ایسی اسکرینیں چنیں جو کاغذ پر بہت اچھی لگ رہی تھیں لیکن حقیقت میں استعمال کرنے میں تکلیف تھی۔ اور ہم نے بہت سارے حریف دیکھے ہیں کہ ایمبیڈڈ ایپلی کیشنز کی بنیادی ضروریات کو نظر انداز کرتے ہوئے صرف چشمی کو اسٹیک کرتے رہتے ہیں۔

اس HSD0.96 ڈسپلے پر ہر تکنیکی تفصیلات-چیزیں جیسے IPS دیکھنے کے زاویہ کی اصلاح، پولرائزر زاویہ کا انتخاب، ڈرائیور IC مطابقت، یہاں تک کہ جہتی رواداری-دنیا کے استعمال کے حقیقی معاملات سے آئی ہیں جن میں ہم نے وقت کے ساتھ ساتھ دیکھا اور بہتر کیا ہے۔ پورا نقطہ یہ ہے کہ صارفین کے ساتھ کام کرنا آسان ہو۔

ہو سکتا ہے کہ یہ وہاں کی بہترین چھوٹی اسکرین نہ ہو، لیکن یہ یقینی طور پر وہ ہے جو ایمبیڈڈ منظرناموں پر بہترین فٹ بیٹھتی ہے اور درحقیقت صارفین کے لیے مسائل کو حل کرتی ہے۔ چھوٹے LCDs بنانے کے ان تمام سالوں کے بعد ہمارا فلسفہ یہی رہا ہے: چشمی بنیاد ہیں، لیکن قابل استعمال وہی ہے جو واقعی اہمیت رکھتا ہے۔





● OEM اور ODM ● کوئی MOQ نہیں ● سٹاک میں نمونے ● ٹیسٹنگ بورڈ اختیاری















وضاحتیں

ITEM	ڈائمینشن	یونٹ
سائز	0.96	انچ
آؤٹ لائن ڈائمینشن	14.04x27.95x1.53	ملی میٹر
آپریٹنگ درجہ حرارت	-20 ڈگری - +70 ڈگری	ڈگری
اسٹوریج کا درجہ حرارت	-30 ڈگری - +80 ڈگری	ڈگری
قرارداد	80x160
