3.8 انچ ڈاٹ میٹرکس LCD ماڈیول ڈسپلے

ENH - DG128064-384 تفصیل:

یہ مصنوع ایک انتہائی مربوط ، اعلی - پرفارمنس مونوکروم گرافک ڈاٹ - میٹرکس LCD ماڈیول ہے۔ یہ اعلی درجے کا استعمال کرتا ہےکوگ (شیشے پر چپ)پیکیجنگ ٹکنالوجی ، جہاں مرکزی ڈرائیور آئی سیst7567شیشے کے سبسٹریٹ پر براہ راست پابند ہے ، جس کے نتیجے میں ایک کمپیکٹ ڈھانچہ اور بہترین وشوسنییتا ہے۔ اسکرین ملازمت کرتی ہےfstn (فلم سپر - بٹی ہوئی نیومیٹک)a کے ساتھ مواد aمثبت ڈسپلے (سیاہ حروف کے ساتھ سفید پس منظر)موڈ ، واضح ، تیز ، اور اعلی - کے برعکس بصری کارکردگی کو ایک میں فراہم کرنا6 بجےزاویہ دیکھنا۔ اس کے معیار کے ساتھ128 x 64 ڈاٹقرارداد ، یہ مختلف ایمبیڈڈ آلات میں انسانی - مشین انٹرفیس (HMI) کے لئے ایک مثالی انتخاب کے طور پر کام کرتا ہے ، خاص طور پر ایپلی کیشنز کے لئے موزوں ہے جس میں پیچیدہ حروف ، کسٹم شبیہیں اور سادہ گرافکس کی نمائش کی ضرورت ہوتی ہے۔

کلیدی جھلکیاں:

قابل اعتماد ڈرائیور:صنعتی - گریڈ اسٹینڈرڈ ڈرائیور IC ST7567 کا استعمال کرتا ہے ، جس میں لچکدار کنٹرول کے لئے ایک بھرپور ہدایات سیٹ کی گئی ہے۔

دیکھنے کا زاویہ بیان کیا گیا:6 بجے دیکھنے کا زاویہ عام آپریٹنگ پوزیشنوں کے لئے بہتر بنایا گیا ہے جہاں آلات کو سر - کو تھوڑا سا نیچے کی طرف دیکھا جاتا ہے۔

واضح ڈسپلے:مثبت ڈسپلے وضع (سیاہ حروف کے ساتھ سفید پس منظر) ایک کاغذ - پیش کرتا ہے جیسے زیادہ تر روشنی کے حالات میں بصری تجربہ ، آسانی سے پڑھنے کی اہلیت کو یقینی بناتا ہے۔

مضبوط تعمیر:سی او جی عمل روایتی زیبرا پٹی کنیکٹر کی ضرورت کو ختم کرتا ہے ، کمپن اور نمی کے خلاف مزاحمت کو بڑھاتا ہے۔





عام ایپلی کیشن فیلڈز
اس کی عمدہ وشوسنییتا ، واضح ڈسپلے ، اور بالغ ڈرائیونگ حل کی وجہ سے ، اس ڈسپلے ماڈیول کو مندرجہ ذیل شعبوں میں وسیع پیمانے پر لاگو کیا جاتا ہے۔

صنعتی آٹومیشن اور کنٹرول کا سامان:پی ایل سی کنٹرول پینل ، انورٹر پینل ، درجہ حرارت کنٹرولرز ، آلات (جیسے آسکیلوسکوپز ، سگنل جنریٹر) ، اور پروڈکشن لائن صنعتی کمپیوٹرز۔

پیمائش اور نگرانی کے آلات:الیکٹرک انرجی میٹر ، واٹر میٹر ، گیس میٹر ، پریشر گیجز ، ماحولیاتی نگرانی کے آلات (درجہ حرارت اور نمی ، PM2.5 ، گیس کا پتہ لگانے والے)۔

تجارتی اور آفس ٹرمینلز:POS کیش رجسٹر ، بینک قطار لگانے والی مشینیں ، حاضری کے نظام ، ایکسیس کنٹرول انٹرکام سسٹم ، اور لیبل پرنٹرز۔

طبی اور صحت کا سامان:پورٹیبل مانیٹر ، تھراپی ڈیوائس پینل ، انفیوژن پمپ ، اور الیکٹرانک بلڈ پریشر مانیٹر۔

صارف اور سمارٹ ہارڈ ویئر:کافی مشینیں ، سمارٹ ہوم سینٹرل کنٹرول پینل ، لیبارٹری کے سازوسامان ، DIY الیکٹرانک پروجیکٹس (جیسے تھری ڈی پرنٹر پینل ، پروگرام قابل بجلی کی فراہمی)۔









وضاحتیں

آئٹم	طول و عرض	یونٹ
سائز	3.8	انچ
زاویہ دیکھنا	6 0 'گھڑی

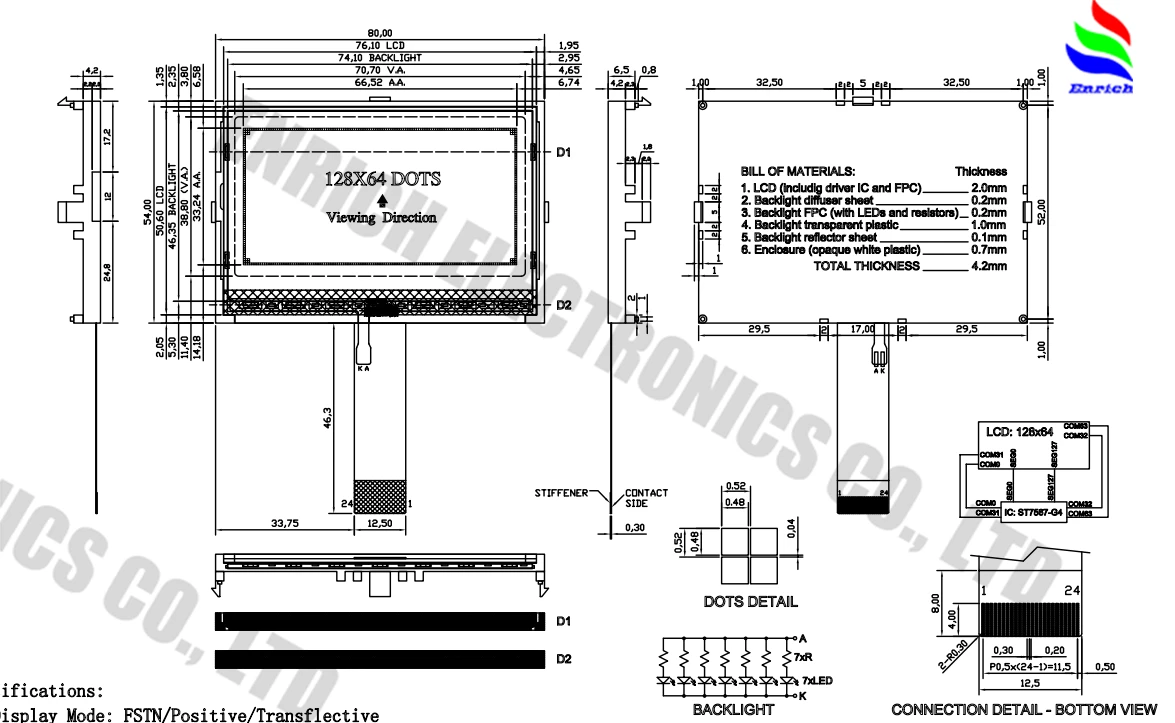

خاکہ ڈیمنشن	53.1x40x7.4	ملی میٹر
ڈسپلے ری	66.52 x33.24	ملی میٹر
ڈرائیو آئی سی	st7567
ڈسپلے موڈ	FSTN/transflective/مثبت
کنیکٹر	COG+FPC
آپریٹنگ درجہ حرارت	-20 ڈگری - +70 ڈگری	ڈگری
اسٹوریج کا درجہ حرارت	-30 ڈگری - +80 ڈگری	ڈگری
ڈرائیو کا طریقہ	1/65 ڈیوٹی ، 1/9 تعصب ، VOP =8.5 v ، VDD =3.3 v
بیک لائٹ	2pcs وائٹ ایل ای ڈی ، اگر =30 ma & vf =3.0±0.10V
